Сумка-холодильник медицинская с электронным индикатором

Электронный индикатор сумки обеспечивает прямое считывание времени хранения, температуры и наличие или отсутствие нарушений пороговых значений температуры. Электронный индикатор фиксирует температуру в сумке-холодильнике в период транспортировки термолабильных (неустойчивых к теплу) препаратов в течение не менее 20 часов работы. Анализ данных об изменении температуры в период транспортировки производится без применения компьютера и специального программного обеспечения. Обеспечена индикация возникновения нарушения температурного режима , продолжительности нарушения и индикация экстремальных значений температуры, с момента запуска цикла транспортирования

Инструкция по эксплуатации сумки-холодильника с электронным индикатором

1. При первом включении индикатора не забудьте подключить батарею «крона» к колодке, находящейся в кармане внешнего клапана сумки.

2. После этого на экране должны появиться следующие значения: 04(порог), ХХ(текущая температура в сумке), 0:00(общее время), 0:00(время нарушения)

3. Для контроля за режимом транспортировки при помощи кнопки выберите допустимый верхний порог температуры перевозки (от 4 до 10 градусов)

4. Заложите в сумку подготовленные пакеты хладагента и транспортируемый объект.

5. После этого в течении нескольких минут (зависит от объема и количества пакетов с хладагентом) прибор войдет в режим контроля температуры. После этого возможность изменения порога температуры блокируется.

6. Информация на дисплее обновляется раз в минуту.

7. В процессе перевозки на экране отображаются следующие значения:

8. порог - верхняя допустимая температура для перевозимого объекта

9. в сумке - текущая температура в сумке

10. общее - общее время транспортировки

11. нарушение - суммарное время нарушения температурного режима

12. После завершения транспортировки выньте охлаждающие пакеты из сумки. Спустя некоторое время индикатор перейдет в спящий режим.

13. Результаты последнего цикла остаются в памяти до начала следующего. Для их просмотра просто выведете индикатор из спящего режима одиночным нажатием на кнопку индикатора.

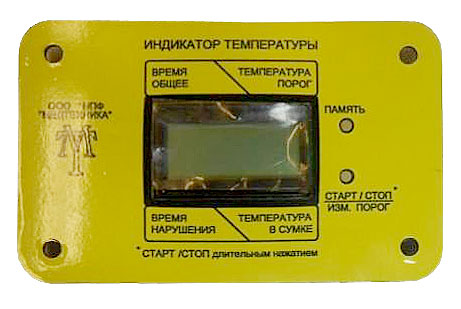

Инструкция по управлению электронным индикатором.

1. Заложите в сумку подготовленные охлаждающие элементы и закройте внутреннюю крышку

сумки со встроенным индикатором температуры.

Перед включением индикатора не забудьте подключить элементы питания типа «ААА» – 4шт или элемент питания типа «Крона»-1шт.

2. к колодке, находящихся в кармане внутренней крышке сумки.

Не нарушайте полярность подключения!

3. Нажмите кнопку «СТАРТ/СТОП, изм. порог». На экране индикатора отобразится температурный порог для цикла и текущая температура в сумке. При помощи кнопки «СТАРТ/СТОП, изм. порог» выберите допустимый верхний порог температуры перевозки биологического материала (от 4 до 10 градусов). Дождитесь понижения температуры в сумке ниже установленного температурного порога.

4. Нажмите и удерживайте кнопку «СТАРТ/СТОП, изм. порог», пока не появится надпись «ЦИКЛ ЗАПУЩЕН».

Если температура в сумке НИЖЕ установленного порогра - на экране дисплея будет отображен порог и текущая температура в сумке, перейдите к пункту 5 инструкции.

При температуре в сумке выше установленного порога - в дополнение к показаниям текущей температуры и значению установленного порога, в левой зоне индикатора отображается два ряда «стрелок вниз». Если в течение 40 минут температура в сумке не опустится до установленного порога или ниже, то произойдёт выключение индикатора (спящий режим). Возврат в рабочее состояние индикатора производится кратковременным размыканием контактов батареи «крона». Перейдите к пункту 2 инструкции.

5. Произведите перемещение транспортируемого биоматериала из места промежуточного хранения (холодильника) в сумку и закройте внутреннюю крышку сумки с размещённым в ней индикатором. Датчик температуры рекомендуется размещать в зоне упаковки биоматериала.

6. При превышении в сумке заданной температуры в течение транспортировки индикатор начнет отсчет времени перегрева (ВРЕМЯ НАРУШЕНИЯ).

7. При необходимости отменить старт цикла, нажмите и удерживайте кнопку «СТАРТ/СТОП, изм. порог» до появления надписи «ЗАПУСК ОТМЕНЁН».

8. В процессе транспортировки на экране отображаются следующие значения:

«ТЕМПЕРАТУРА ПОРОГ» - верхняя допустимая температура для перевозимого объекта;

«ТЕМПЕРАТУРА В СУМКЕ» - текущая «температура в сумке»;

« ВРЕМЯ ОБЩЕЕ» - общее время транспортировки,

«ВРЕМЯ НАРУШЕНИЯ» - суммарное время нарушения температурного режима.

9. После завершения транспортировки нажмите и удерживайте кнопку «СТАРТ/СТОП, изм. порог» пока программа не выйдет из цикла (цикл завершается автоматически, если время перевозки достигло 16 часов или если время перегрева превысило 8 часов). По завершению цикла вся информация о температуре сохраняется.

10. Нажмите кнопку «ПАМЯТЬ». На экране отобразится вся информация по последнему запущенному циклу.

Порядок работы:

3.1 Рекомендуется держать запас охлаждающих элементов в бытовом холодильнике и морозильной камере.

3.2 Для снаряжения сумки-холодильника для хранения и транспортировки в условиях внешних температур в диапазоне от +10 ºС до +40 ºС необходимо:

3.2.1 Достать охлаждающие элементы из морозильной камеры (минус18ºС - минус 12ºС, выдержка не менее 10-ти часов).

4.2.2 Охлаждённые в морозильной камере элементы перед загрузкой в сумку необходимо выдержать при комнатной температуре (18ºС - 25ºС) в течение 15-20 минут (до начала оттаивания), обтереть конденсат, после чего загрузить охлаждающие элементы в сумку и закрыть крышки сумки.

4.2.3 Включить электронный индикатор в соответствии с Инструкцией по использованию электронного индикатора температуры. Проверить по индикатору минимальную установившуюся температуру внутри сумки и загрузить биологические материалы.

4.3 Для снаряжения сумки-холодильника для хранения и транспортировки в условиях внешних температур от -10ºС до +10ºС необходимо:

4.3.1 Достать охлаждающие элементы из холодильной камеры

(0ºС – плюс 5ºС, выдержка не менее 10-ти часов).

4.3.2 Охлаждённые в холодильной камере элементы перед загрузкой в сумку необходимо обтереть, после чего загрузить охлаждающие элементы в сумку.

4.3.3 Включить электронный индикатор в соответствии с Инструкцией по использованию электронного индикатора температуры. Проверить по индикатору установившуюся температуру внутри сумки и загрузить биологические материалы.

5 .Рекомендации по дезинфекции сумки-холодильника.

5.1 Дезинфекция проводится 3% раствором перекиси водорода с добавлением 0,5% раствора стирального порошка, или 5% раствором хлорамина.
